飛針測試系統的在板編程
14
May
May
Seica新研發的FlyPOD可通過安裝在飛針上的微型夾具連接多個硬件資源。
電子電路板的復雜性和小型化使市場走向越來越廣泛的部署，從測試儀轉變?yōu)閺姶蠖`活的通用測試平臺，即使在不久的將來也具有不可想象的潛力?，F(xiàn)代飛針測試系統的頭部可以配備飛針測試模塊，也可以配備不同類型的工具，這大大提高了其潛力。
車載編程是電子板測試的關鍵步驟。即使是小批量生產，在自動測試過程中，編程階段的集成也是必不可少的，涉及到以下幾個因素:
? 數據保密管理
? 客觀定義需安裝的正確版本
? 優化編程時間
? 減少對單板的處理

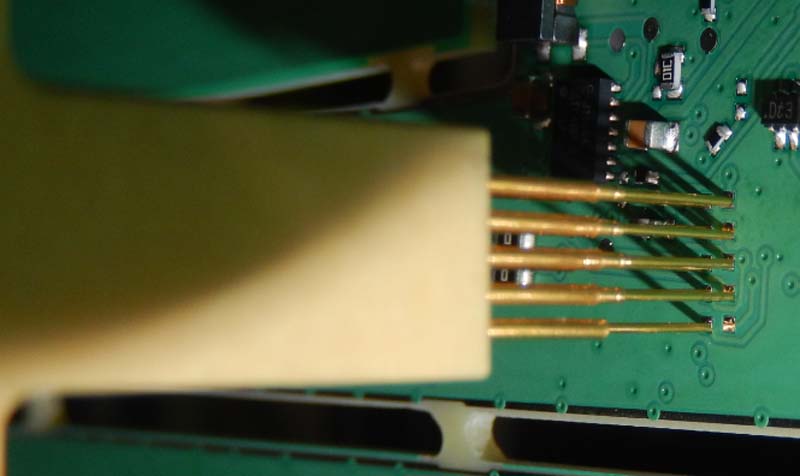

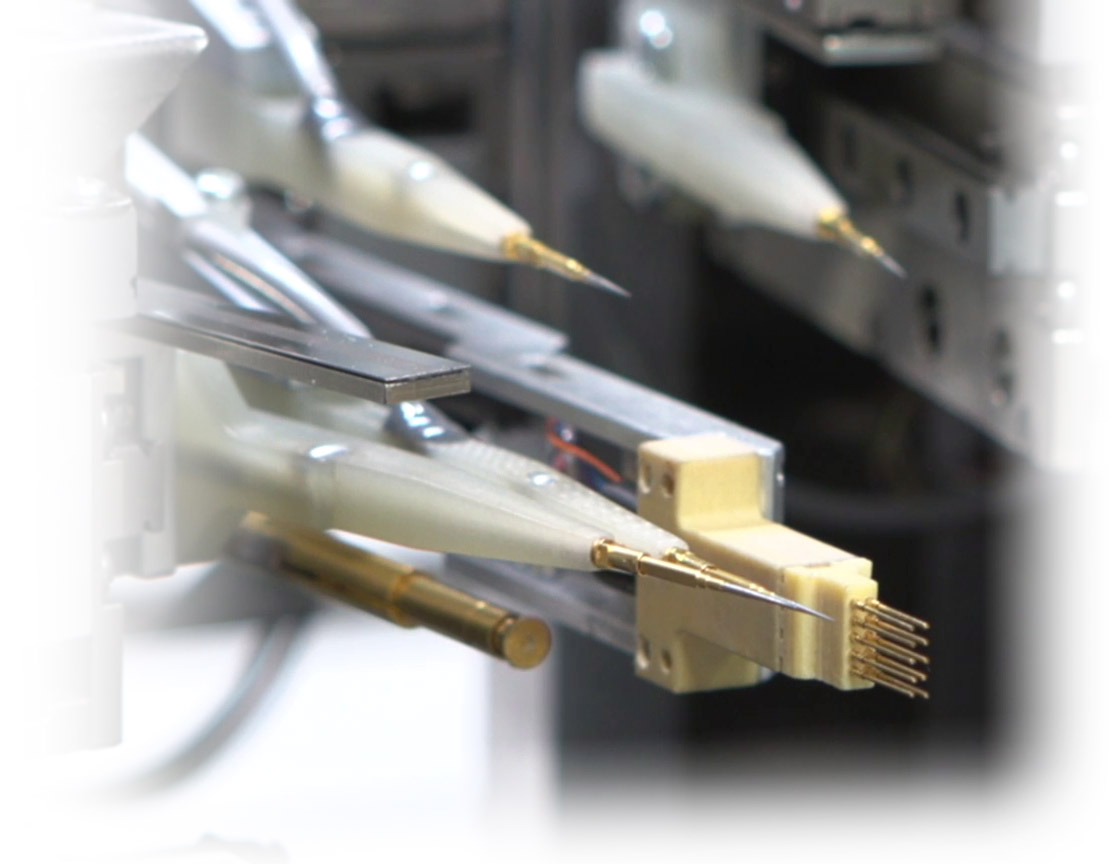

在這種情況下，值得一提的是Seica的新FlyPOD選項，它可通過安裝在飛針上的微型夾具連接多個硬件資源。
FlyPOD模塊主要用于機載(OBP)編程，作為邊界掃描測試接口或通信接口(如CAN、I2C等)。
實現 :
? 具有4或8探頭FlyPOD選項的自動飛針測試機，可以完美集成到一個大容量的自動生產線。
? 集成多達2個安裝在不同飛針頭上的FlyPOD ，進行OBP編程，邊界掃描，CAN通信和其他目的。
? 最小步長1.27 mm的夾具(5x5網格)
? 最多聯系人人數:14人
? D.U.T.應提供一個連接到被編程設備的測試終止點
? 微型夾具為即插即用型，在使用時根據配置進行制造。
優勢 :
快速可靠的編程:解決方案確保目標與程序員之間的最小距離(~ 750px);直接安裝在與FlyPOD相連的接口板上。
? 快速可靠的編程:解決方案確保目標與程序員之間的最小距離(~ 750px);直接安裝在與FlyPOD相連的接口板上。
? 與集中式編程器相比的編程速度優化(電纜長度不合適)
? 可實現兩個FlyPOD同時安裝，并行執行編程。
? 集成軟件管理，要求采用Seica VIVA軟件。
? 提供單板序列號的動態腳本
? 自動選擇要安裝的版本。
? 驗證正確的編程和報告。
? 添加與編程相關的功能測試的可能性。
